02 - školní E-UŠka
Pro posbírání prvních zkušeností s elektropohonem upoutaných modelů a zároveň jako jednoduchý cvičný model schopný akrobacie jsem v létě 2009 navrhl trochu atypický model s motorem v tlačném uspořádání s podvozky zalepenými jen do polystyrenu. Konstrukční záměr byl, aby motor byl při případné havárii chráněn a aby snadno se vylamující podvozek absorboval energii nárazu před tím, než dojde k destrukci dalších konstrukčních elementů. Proto je křídlo a trupová gondola z polystyrenu potaženého hnědou lepící páskou, zbytek modelu je z balsy, smrkových/uhlíkových nosníků a překližky kolem motoru a podvozků.
Tento model dosud existuje ve třetí vývojové verzi s tím, že variantně je možné model postavit s řízenými plnými klapkami, s 1/3 klapek nebo bez řízených klapek. Letové vlastnosti jsou díky akrobatickému profilu nezáludné, model bezproblémově zaletí záda, násobné souvraty, přemety i ležaté osmy v taženém i tlačeném provedení. Model si zalétal i na několika MČR kategorie UŠ aniž by skončil na konci startovního pole, což je pro především školní model docela úspěch. Model má motorový domeček upravený pro přední i zadní montáž a to včetně elektromotorů poskytovaných kroužkům ze strany SMČR (2023).

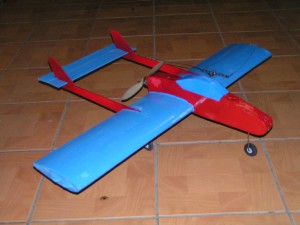

první prototyp

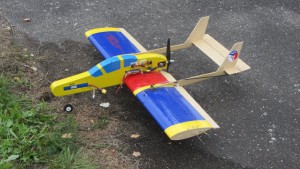

současná verze (2015) - klapky po celém rozpětí
Náhled plánu je zde, k plánu existuje i informační text a zájem o model ze strany zahraničních účastníků na soutěžích si vyžádal vytvoření souboru s překladem českých popisek na plánu do němčiny a angličtiny (posílal jsem ho i do Argentiny). Fotosekvence ze stavby poslední verze je v galerii.
Tištěný plán modelu 1:1 mohu poslat za náklady + poštu, k modelu mám zpracovanou sadu dílů obsahující PS výřezy trupu a křídla (z NC páličky), frézované balzové trupové nosníky, překližkové díly domečku motoru a fixace podvozku, laserem vypálené vahadlo řízení a plán.
Taktéž dokáži zkompletovat sadu pohonu obsahující vrtuli, unašeč, motor, regulátor, elektronický timer, baterii, konektory a smršťovací izolaci.
Sada dílů je k mání za 810,- Kč (2023), sada pohonu vychází kolem 2500,- podle velikosti požadované baterie a aktuálním kursu USD. Mohu také uvázat s modelem vyzkoušená řídící lanka z kevlarové rybářské šňůry délky 17m za cca 200Kč.
